Diese Schaltung, Telefon-Blitz genannt, tut genau das, blitzen, wenn das Telefon klingelt.
Dies ist vor allem für Schnurlos – Telefone gedacht.
Die Schaltung benutzt einen induktiven Aufnehmer. Das Telefon enthält ja einen Lautsprecher. Der Lautsprecher erzeugt ein induktives Feld mit der Frequenz des Ruftones. Mit einer dahinter angebrachten Spule kann dieses Feld detektiert werden. Es muss also eine Halterung an die Station des DECT Telefons gebaut werden, mit der diese Spule hinter dem Lautsprecher liegt.
Eine ausgebaute Lautsprecher Weiche enthielt einen passenden Spulenkörper mit Kern, der mit meiner Spulenwickelmaschine (anderes Projekt), mit ca. 600 Windungen neu bewickelt wurde. Darauf folgt ein Transimpedanz Verstärker, der gleichzeitig einen Bandpass mit einem Durchlass für den Bereich von 400 – 600 Hz. Bereitstellt.
Darauf folgt ein Komparator. Sobald nun ein Anruf detektiert wird, gibt der Komparator den NE555 frei. Der NE 555 erzeugt eine Impulsförmige Spannung. Über einen Treiber T1 werden dann die insgesamt 18 LED’S angesteuert.
Dabei sind jeweils 6 LED zu einem Strang zusammengeschaltet. Wer sich nun fragt, was es mit den 3 großen Kondensatoren auf sich hat: Die Elkos sind im Grundzustand geladen. Sobald T1 durchschaltet, entladen sich die Elkos mit ziemlich hohem Strom über die LED-Ketten. Die 82 Ohm Widerstände begrenzen den Strom. Über die 220 Ohm Widerstände laden sich die Elkos wieder auf, sobald T1 sperrt und das Spiel beginnt von vorn.
Blick auf die eingebaute Platine

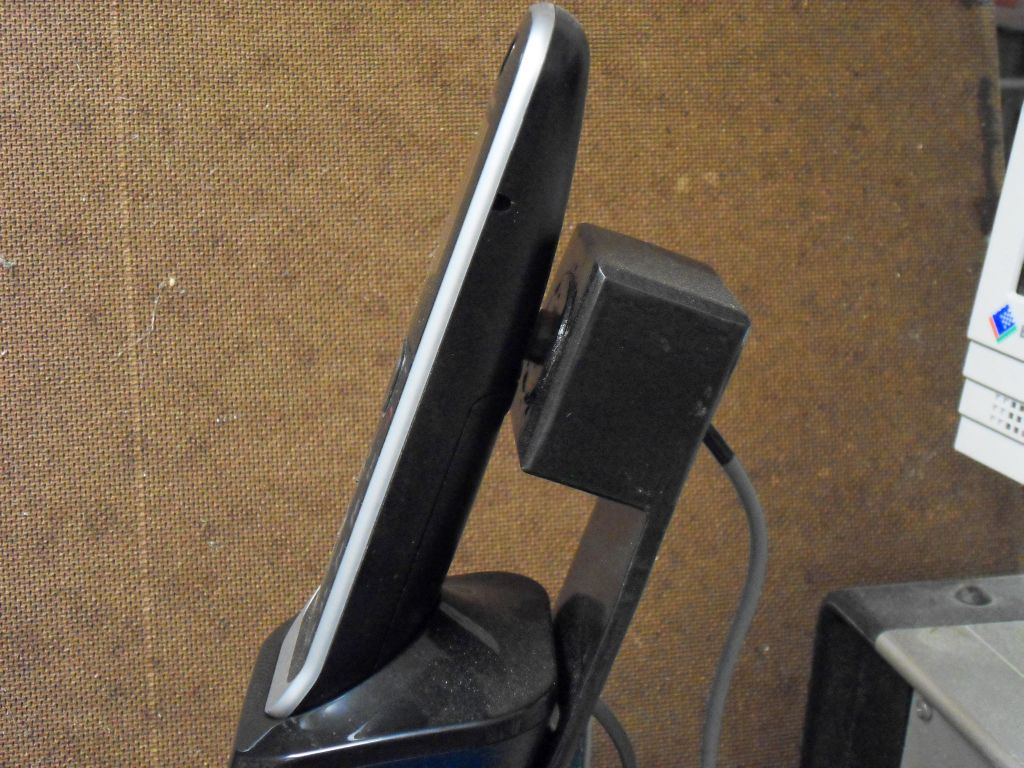

Halterung der Aufnahmespule
Wandmontage. Wichtig:
Das Gerät so montieren, dass man auf keinen Fall direkt in die LED's schaut.
Schaltbild
Die Speisespannung beträgt 24 Volt. Wird eine andere Spannung verwendet, so müssen die Widerstände, die die LED-Ströme festlegen, natürlich angepasst werden. Vielleicht ist dies auch nur eine Anregung, etwas Ähnliches zu entwickeln.
